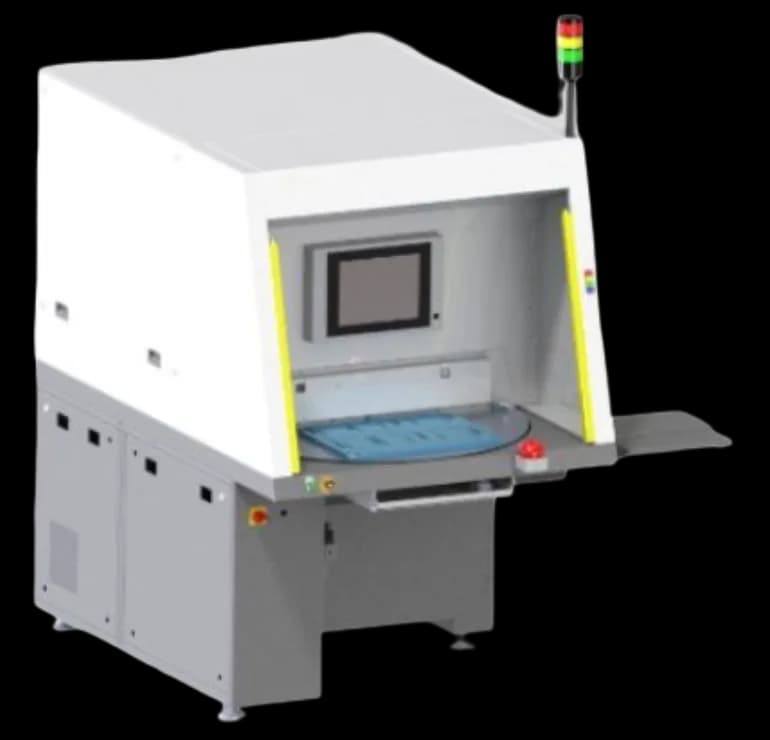

ESTACIÓN DE MARCADO/SOLDADURA LÁSER
El RX3 dispone de la mesa giratoria más grande de todas las estaciones de marcado OTES, lo que lo hace ideal para la producción automatizada por lotes, tanto pequeños como grandes. En el interior de la estación pueden alojarse piezas individuales grandes y pesadas, así como numerosos componentes pequeños que deben procesarse sobre utillajes.
Características
Especialista en producción en serie
La amplia área de trabajo y las numerosas opciones hacen que la estación sea ideal para lotes de gran tamaño
Ergonomía excepcional
El diseño bien concebido de la estación de trabajo contrarresta la fatiga del operador de la máquina.
Láser móvil
La única estación en la que el láser se desplaza por toda el área de trabajo mientras el componente permanece estacionario. En la estación de marcado láser RX3 puede marcar piezas de una amplia variedad de tamaños. El láser puede desplazarse mediante tres ejes en las direcciones X, Y y Z.
Fácil integración
Puede poner en marcha el sistema fácilmente sin afectar a sus planes de producción ni a su flujo de trabajo.
Fácil creación de productos
Con el software TruTops Mark, puede adaptar los dibujos en diversos formatos al sistema de forma sencilla.
Cambio rápido de producto
Al marcar cuatro productos diferentes en una misma receta, puede eliminar la pérdida de tiempo durante el cambio de producto.
Especificaciones
| Láser | Trumpf 6350, 3330 UV Laser |
|---|---|
| Potencia del láser | Max 5W |
| Dimensiones de posicionamiento (X,Y,Z) | 700×300×300 mm |
| Diámetro de la mesa | 1000 mm |
| Velocidad máx. de posicionamiento | 1 m/seg |
| Precisión de posicionamiento | ± 0.01 mm |
| Capacidad de utillajes | 4 |
| Volteo de utillaje | Sí |
| Tiempo de indexado | 2 seg |
| Dimensiones (An×Al×Pr) | 1200×2010×1630 mm |
| Peso | 750 kg |
| Dimensión máx. de la pieza | 450×900 mm |
| Peso máx. de la pieza (incl. utillaje) | 30 kg |
Solicitar presupuesto
Precio, plazo de entrega y detalles de integración para: RX3
Productos relacionados

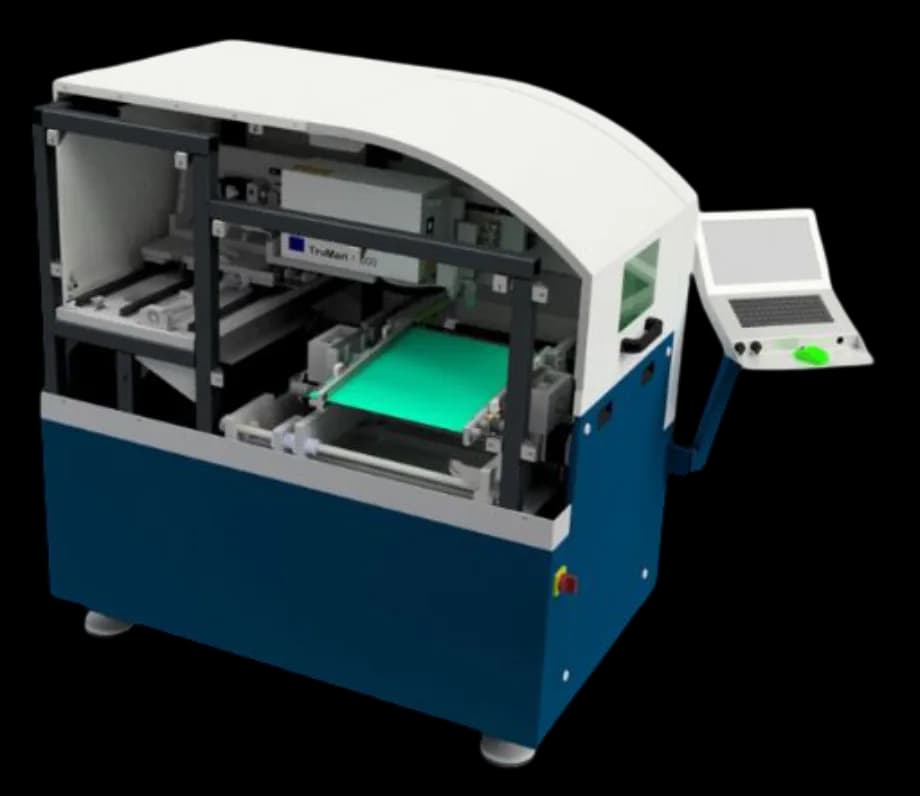

CX2 Marcado de PCB
La máquina de marcado de PCB en línea Cx2 deslumbra por su alto rendimiento. El corto tiempo de ciclo, la capacidad de escribir en ambas caras de la placa y de marcar un datamatrix de 2x2 mm son solo algunas de sus características superiores. CX2 ofrece grandes ventajas a sus usuarios gracias a la Industria 4.0.
→

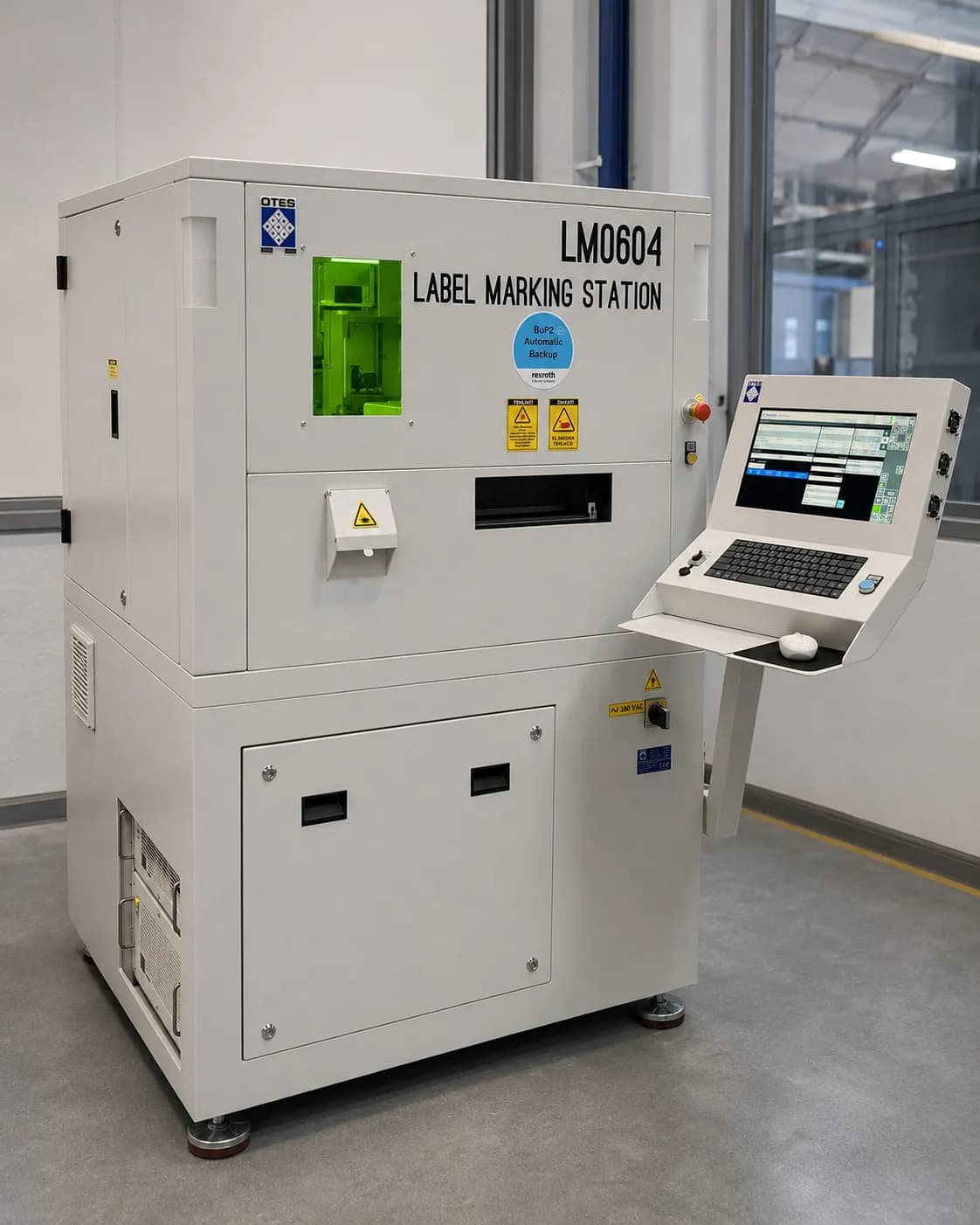

Estación de marcado láser de etiquetas Serie LM
