Einfach automatisieren
Mit einer einzigen Roboterzelle lässt sich ein breites Spektrum an Arbeitsgängen ausführen, von hochpräzisen Aufgaben wie dem Bestücken von Leiterplatten mit elektronischen Bauteilen über den Transfer von Teilen in Trays, die Spezialmaschinen zuführen, bis hin zum Vereinzeln, Montieren und Ausgeben von Teilen.
Was ist die SmartWing BA?
Eine All-in-One-Maschine, die Leiterplatten bestücken, Trays transferieren und Teile ausgeben kann.
Mit einer einzigen Roboterzelle lässt sich ein breites Spektrum an Arbeitsgängen ausführen, von hochpräzisen Aufgaben wie dem Bestücken von Leiterplatten mit elektronischen Bauteilen über den Transfer von Teilen in Trays, die Spezialmaschinen zuführen, bis hin zum Vereinzeln, Montieren und Ausgeben von Teilen. Die verschiedenen Einheiten und Bildverarbeitungssysteme sind äußerst vielseitig und können ohne kundenspezifische Konstruktionen direkt eingesetzt werden. Das senkt die Kosten für Konstruktion, Montage und weitere Inbetriebnahmeschritte erheblich und ermöglicht einen kostengünstigen Einstieg.
Drei Merkmale der SmartWing BA
1. Kein Umverpacken erforderlich. Teile können unverändert zugeführt werden.
Äußerst vielseitige Zuführeinheiten und Bildverarbeitungssystem
Herkömmliche Spezialmaschinen wie Bestückungsautomaten für die Durchsteckmontage erfordern, dass Teile während der Zuführung in spezielle Trays umverpackt werden. Mit der SmartWing BA können Teile in ihrer Originalverpackung zugeführt werden, indem Robot Cell Kits wie Schüttgut-Zuführer und die Tray-Handling-Einheit zusammen mit dem von Fuji entwickelten, äußerst vielseitigen Bildverarbeitungssystem eingesetzt werden.
2. Einheiten flexibel kombinieren. Das optimale System konfigurieren.
Eine große Auswahl an Einheiten ist verfügbar
Die SmartWing BA ist die ideale Lösung für alle, die Bestückungsprozesse automatisieren möchten, aber zu Beginn keine großen Investitionen tätigen können. Die SmartWing BA erlaubt es, Robot Cell Kits frei hinzuzufügen, sodass sich zusätzliche Funktionen mit kleinen Investitionen ergänzen lassen, während die Wirksamkeit des Systems überprüft wird. Darüber hinaus werden die Robot Cell Kits in einem vielseitigen und kostengünstigen Produktprogramm angeboten, um unterschiedlichste Aufgaben flexibel abzudecken.
3. Jeder kann die Produktion einfach starten.
Kein Teaching erforderlich. Keine Fachkenntnisse nötig.
Mit den serienmäßig integrierten, leistungsfähigen Tools lassen sich Produktionsjobs und Formdaten einfach erstellen, ohne dass besondere Fähigkeiten oder Erfahrung erforderlich sind. Produktvarianten können einfach durch das Hinzufügen von Produktionsjobs und Formdaten ergänzt oder geändert werden, ohne Teaching, Kenntnisse einer Programmiersprache oder anderes Spezialwissen.
Anwendungsbeispiel
Bauteile in Leiterplatten einsetzen
Elektronische Bauteile wie Steckverbinder, Kondensatoren und Relais direkt aufnehmen und einsetzen.
Transfer von Teilen in Trays
Automatisiert den Transfer von Teilen in spezielle Trays für Sondermaschinen, einen Schritt, der als Vorprozess üblicherweise manuell ausgeführt wird.
Montage von Ketten
Komplexe und präzise Montagevorgänge mit einer Vielzahl vielseitiger Einheiten und Systeme ausführen.
Technische Daten
| Merkmal | Details |
|---|---|
| Werkstückgröße | Minimum: 4 × 4 × 4 (mm), Maximum: 40 × 40 × 75(Hinweis) (mm) |
| Leiterplattengröße | Minimum: 50 × 50 (mm), Maximum: 400 × 380 (mm) |
| Leiterplattendicke | 1.2 bis 6.0 mm |
| Kamera | Handgelenkkamera (2.3M Farbe): Sichtfeld 100 × 100 mm; Werkstückkamera (5M monochrom): Sichtfeld 40 × 40 mm |
| Einpressbestückung (Press-fit) | Maximum: 98 N |
| Maschinenabmessungen (L × B × H) | 1385 × 1562 × 2188 mm (nur Plattformeinheit) |
| Maschinengewicht | 700 kg (nur Plattformeinheit) |
| Stromversorgung | Einphasig 200 bis 230 V ±10 V |
| Druckluft | Über 0.4 MPa |
| Druckluftverbrauch | 120 L/min (A.N.R.) |
Hinweis: Es gelten einige Einschränkungen, unter anderem hinsichtlich vormontierter Teile, der Tray-Form und der Länge des Endeffektors. Hinweis: Es gelten einige Einschränkungen, unter anderem hinsichtlich vormontierter Teile, der Tray-Form und der Länge des Endeffektors.
Angebot anfordern
Preise, Lieferzeit und Integrationsdetails für: SmartWing BA
Verwandte Produkte

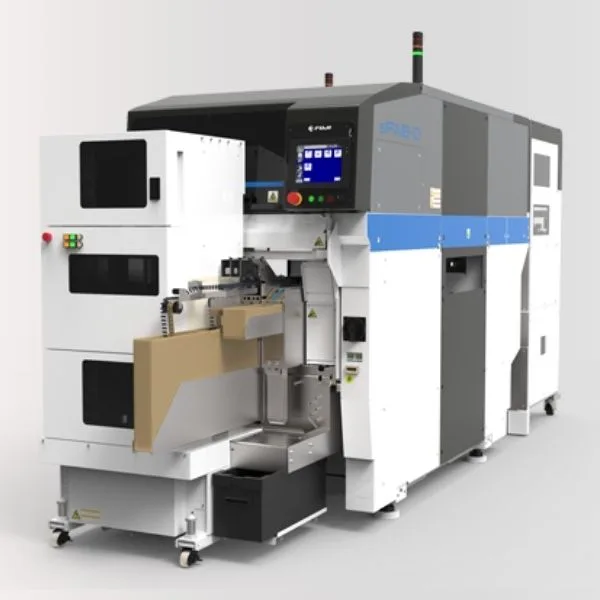

sFAB-D
